突然死したCASIOカシオファイバMPC-206VLの再生の記録

カシオの往年のモバイル名機MPC-206VLを手に入れた。
ただこの名機液晶のふたをたびたび乱暴に開け閉めするとマザーボードからCPUの半田の1部がはがれBIOSさえも起動しなくなる迷機である。

これを俗に「カシオファイバMPC−206の突然死」と言う。

今回の記事はMPC−206の突然死をヒートガンを使って半田を溶かし直した記録がネットにあったのでそれを参考に私が修理した記録である。少しでも参考になれば幸いです。なお、コメントをいただければ嬉しいです。

参考にしたサイト (カシオファイバMPC−206の突然死の修理の仕方)
ヒートガンでの直し方
http://www.geocities.co.jp/SiliconValley-Bay/4096/index2.html

まずはマザーボードのはずし方。
http://homepage1.nifty.com/tanipage/206_barasu1.htm

  私のカシオファイバ206修理の記録。

  まずはFIVA206の分解の仕方(写真を参考にしてください)

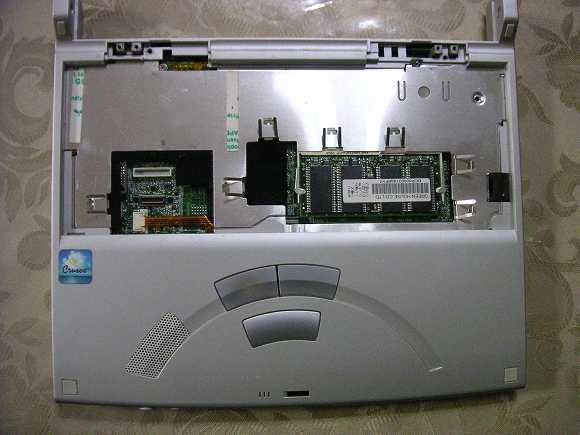

液晶とキーボードを外した所、左の白いコネクターが液晶のコネクター(メス側)上に引っ張ると簡単に外れる。その下の小さい方のコネクターがキーボードのコネクター、その下がスピーカーコード(平たく黄色いもの)

MPC-206VL-01液晶はずし後

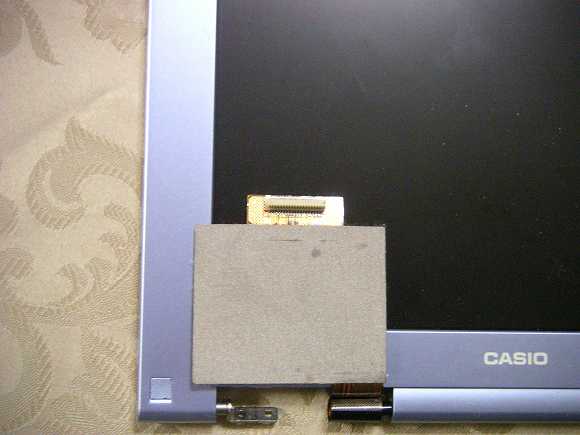

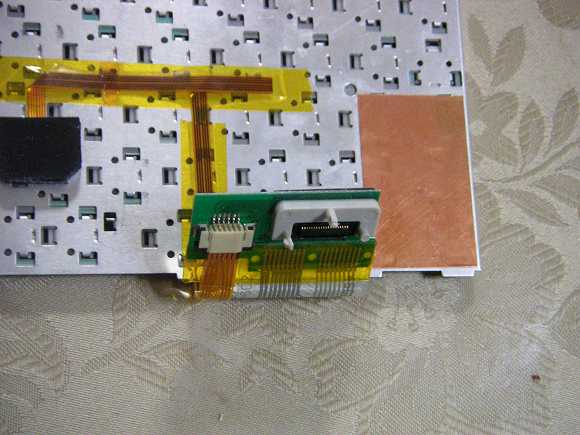

液晶側のコネクター(オス側)

MPC-206VL-01液晶のコネクター

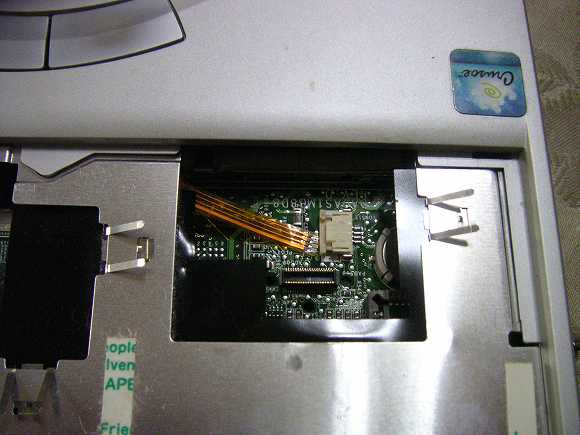

キーボード側のコネクターで白い液晶用のコネクターのすぐ下にある

MPC-206VL-01キーボードコネクター

スピーカーコードを外した所

MPC-206VL-01スピーカーコネクター

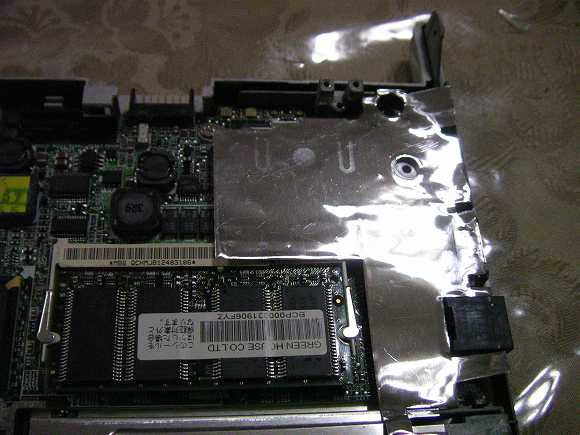

CPUのアルミカバーこの下にCPU放熱板がある

MPC-206VLCPUアルミ付

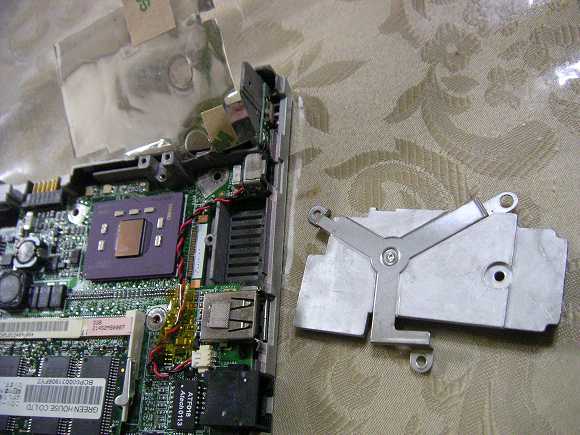

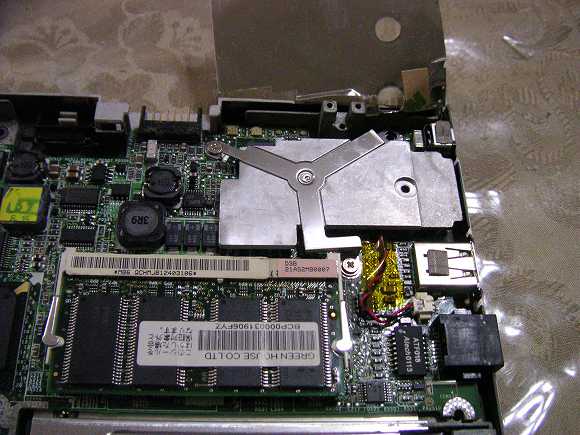

CPU放熱板

MPC-206VLCPU放熱版

放熱板を外したところ。FIVA206の突然死の原因はこのCPUとマザーボードの半田付け剥がれることにより起こる。

MPC-206VLCPU本体

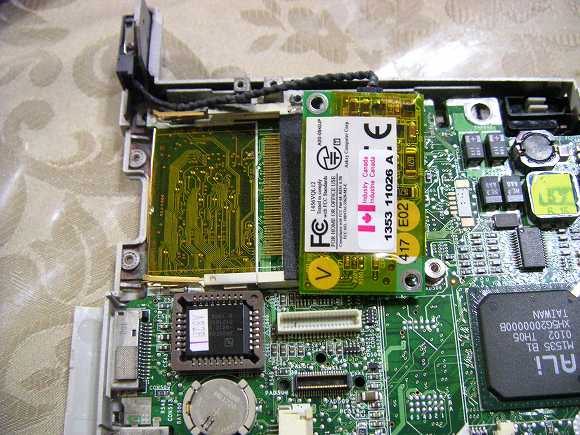

マザーボードを外すには左上のモデムも外す必要あり。

MPC-206VLモデム

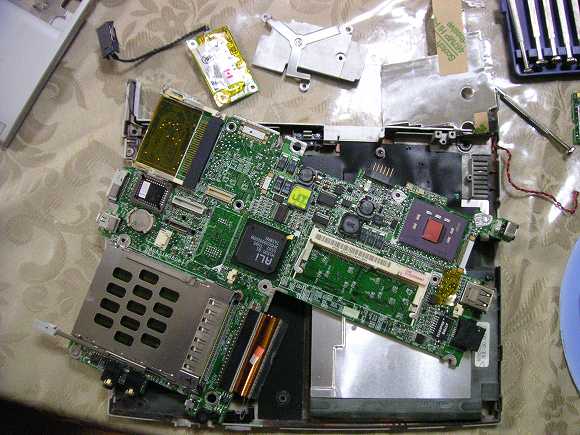

やっとマザーボードが外れた。CPU付近だけを加熱してCPUとマザーボードを付けている半田をホットガンで焼いて熱風(400度)で均等に溶かし運よく冷えて付いたらおめでとうと言う奇跡に近いやり方で直すそうです。
果たしてそんなことが出来るのだろうか? やってみた。

MPC-206VLマザーボード

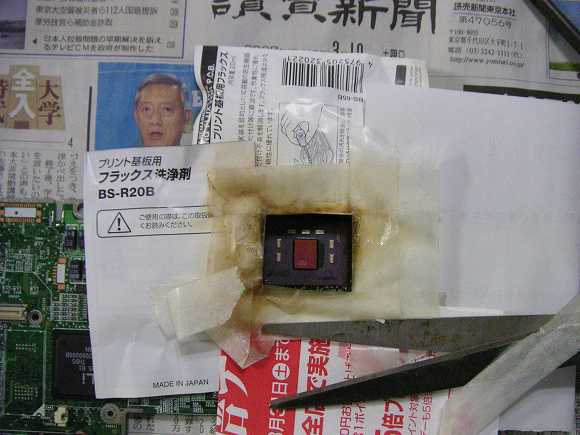

半田が付きやすいようにプリント基板用フラックスをプリント基板とCPUの間に流し込んでおく。熱風で半田が均等に溶けるようにお祈りをする。
CPU周りの紙テープでマスキングして、ハサミやドライバーなどで周りを覆い熱を逃がすラジエーターがわりにした。
(むき出しのCPU以外の所にはさみやドライバー等を置くだけ)

紙が焦げるまでホットガンで焼く。
半田は融点が183度から220度くらいなので加熱しすぎないように気を付ける。
半田が付きやすいようにプリント基板用フラックスを使用。付いたらフラックス洗浄液でフラックスを流しとる。

MPC-206VLCPUを焼く

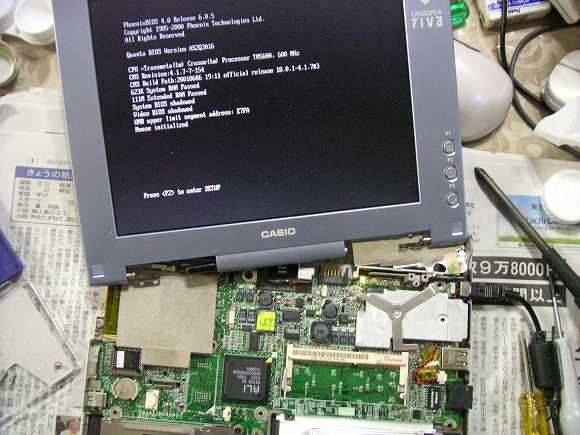

半田がついたら(多分?)マザーボードと液晶をつないだ。
BIOSが起動したらOK

私の場合運が良かった?才能がある? どちらだかわからないが、FIVA206は突然死から蘇った。

MPC-206VLCPUを液晶とつなげる

仮に液晶と繋いだら、みごと起動した。(突然死からの復活の記録)

CPUとマザーボードが付くかは保証の限りではありませんので自己責任で試みてください。
